軟質(zhì)隱形眼鏡不直接放置在角膜上，而是浮于淚膜。鏡片的兼容時間，特別是長時間配戴后，取決于透氧性和淚液的潤濕性。
我們的光學(xué)儀器可測定潤濕性，通過測量接觸角來評價和研究如何長期保持良好的潤濕性，并分析鏡片表面的預(yù)處理來保證生物相容性。
需要長期配戴的鏡片通常是含硅水凝膠，硅成份確保良好的透氧性，但它是疏水的。一方面，這降低了淚液潤濕性；另一方面，疏水性脂質(zhì)更容易積聚在鏡片上并污染鏡片。這兩方面均會降低配戴的舒適性。
隱形眼鏡制造商通過涂層、表面預(yù)處理或引入親水基團(tuán)提高鏡片的表面能和極性，從而改進(jìn)了潤濕性，這可通過測量鏡片表面的水或類似淚液液體的接觸角來評價。接觸角較小表示良好的潤濕性，同時表明污染脂質(zhì)的低粘附力。
為測量隱形眼鏡接觸角，我們研發(fā)了模擬眼睛曲率的試樣夾。我們也同樣通過液體和表面之間的彎曲接觸線（基線）優(yōu)化了軟件，用于對隱形眼鏡進(jìn)行測量。
捕泡法有助于從測量角度模擬連續(xù)潤濕的隱形眼鏡佩戴條件。其中，氣泡接觸角是在一個永久浸漬的鏡片上測量，這樣水凝膠的結(jié)構(gòu)不會改變。這也使長期潤濕性得以測量，從而研究鏡片的可配戴時間。
前進(jìn)與后退角的動態(tài)測量可模擬眨眼時的潤濕和去潤濕。眼睛閉合時，淚膜壓向鏡片表面（前進(jìn)角）；睜眼時與去潤濕性（后退角）相關(guān)聯(lián)。
可用一個軟件控制的滴液系統(tǒng)測量上述兩個角度，該系統(tǒng)專門提高或降低鏡片上液滴或氣泡的尺寸。兩個角度之間的差異是淚膜穩(wěn)定性的量度，能用于評價鏡片在眼睛中的潤濕。

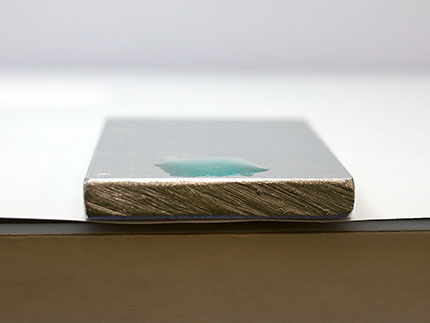

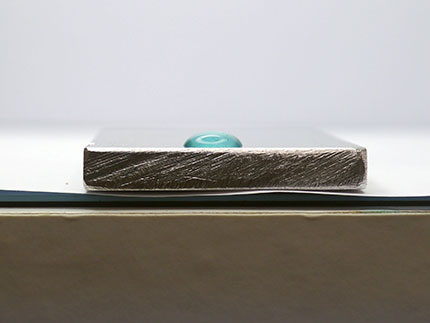

不同處理劑對接觸角測量結(jié)果的影響：
? 接觸角測試中常用的滴液體積為2-5μL。接觸角與時間的曲線也表明皮升液滴與接觸角遲滯現(xiàn)象。微升滴液體積為2μL，皮升滴液體積為200pL。通過微升滴液修正過的皮升滴液接觸角測試結(jié)果。研究表明，滴液體積對后退角結(jié)果的影響更甚于前進(jìn)角。測試的標(biāo)準(zhǔn)偏差在1-4°。滴液量對于前進(jìn)角的影響小于后退角。動態(tài)接觸角測試中的前進(jìn)角和后退角可對上述遲滯現(xiàn)象進(jìn)行量化表征。 在涂有等離子聚合物且?guī)l紋的PMMA表面研究微升滴液和皮升滴液對于非均質(zhì)浸潤行為的影響。
? ?在微升滴液和皮升滴液的條件下比較表面張力對接觸角測試的影響，通常使用染料測試墨水（經(jīng)過等離子處理的作為測試液體。聚乙烯樣品的表面自由能測試結(jié)果與的研究結(jié)果一致。液體的表面張力對上述測試結(jié)果無顯著影響。皮升滴液的初始接觸角與微升滴液的接觸角無明顯差別。該測試的圖像參數(shù)與表面自由能測試參數(shù)相同。做過此類研究，并總結(jié)出對于接近理想表面的樣品而言。
? ?滴液體積和接觸角的遲滯現(xiàn)象緊密相連：對于接近理想表面的樣品而言，滴液體積對接觸角結(jié)果無明顯影響。聚乙烯的表面自由能測試結(jié)果與文獻(xiàn)報道一致。由于在非理想表面，浸潤的遲滯現(xiàn)象明顯，因此滴液體積至關(guān)重要
首頁
